チームが「修理、交換、繰り返し」のループに陥っている場合は、摩耗による隠れたコストがすでにわかっています。 計画外のシャットダウン、スループットの損失、予備の急ぎ、火気の作業中の安全上の危険などです。このガイドではその方法を詳しく説明します炭化クロムオーバーレイ(CCO) はそれらの問題点の解決を支援します 丈夫なスチールの裏材と耐摩耗性の硬化層を組み合わせることによって。さらに重要なことは、 それは示していますいつCCO は適切なソリューションです。そうでないときは、指定方法、インストール方法、 プレートやパイプの品質をチェックして、実際に支払った耐用年数を維持できるようにします。
- 購入者の目標:ライフサイクルコストの削減（単価だけではありません）。
- メンテナンス目標:間隔が長くなり、計画停電が容易になり、緊急の溶接修理が少なくなります。
- 運用目標:安定した流れ、目詰まり、磨耗した表面からの粉塵や流出が少なくなります。
説明のために言及したサプライヤー:山東 Qishuai 耐摩耗性機器有限公司
目次
この記事では何を取り上げますか?
以下に「全体像」の概要を示しますので、多忙な工場マネージャーや調達リーダーのようにざっと目を通すことができます。
- ウェアの経済性:摩耗がダウンタイムとスループットの損失を通じて静かにマージンを消耗させる仕組み。
- CCO の基本:炭化クロムオーバーレイと普通摩耗プレートの違いは何ですか。
- 選択ルール:CCO があなたのデューティ サイクルに適合しているかどうかを判断する簡単なテストです。
- 仕様チェックリスト:厚さ、ベース素材、オーバーレイパターン、製造上の制約。
- 比較表:CCO 対 AR 鋼対セラミック対工場で適用される硬化表面処理。
- インストール + QA:早期の亀裂、層間剥離、または反りを防ぐ実際的な手順。
私の経験則:説明できないならなぜ現在のライナーが故障します (摩耗、衝撃、 熱、腐食、またはそれらの組み合わせ）、次の材料を確実に選択することはできません。 この記事は、購入前に障害モードに名前を付けるのに役立ちます。
購入者にとって着用は実際にどのような苦痛をもたらすのでしょうか?
「摩耗」というとメンテナンスの問題のように聞こえますが、調達、運用、安全性にも同時に影響します。 最大の問題点は通常、次の 4 つの場所に現れます。
- ダウンタイムの変動性:シュートは「正常」に見えますが、そうでない場合はスクランブルになります。
- スループットドラッグ:表面が摩耗すると流れが変化し、乱流が増加し、詰まりが発生します。
- 驚くべき予算:緊急停止はライナーそのものよりもコストがかかります。
- 安全暴露:修理が増えるということは、高温作業、狭いスペースへの立ち入り、急ぎの作業が増えることを意味します。
| 問題点 | 現場ではどのように見えるか | 何を測定するか (アップグレードを正当化できるようにするため) |
|---|---|---|
| 計画外の停止 | 緊急パッチ溶接、短期修理、人員の増加 | 生産損失時間 + 残業時間 + 請負業者の動員 |
| 流れの不安定性 | こぼれ、ゴミ、目詰まり、供給ムラ | スループットの差異、月ごとの閉塞イベント、クリーンアップ時間 |
| 頻繁な部品交換 | シュート、ホッパー、エルボ、パイプの摩耗が「速すぎる」 | 平均交換間隔 + 間隔あたりのコスト |
| メンテナンスの負担が大きい | 繰り返されるダウンタイムウィンドウ、大量の手戻り、予測可能性の低さ | 作業指示、溶接時間、予備品のリードタイムのリスク |
目標は「最も難しいものを買う」ことではありません。目標は、摩耗ソリューションを故障モードに適合させることです。 その後、予測可能なメンテナンス間隔を確保します。そこです炭化クロムオーバーレイ光る傾向があります。
炭化クロムオーバーレイとは簡単に言うと何ですか?
考えてみましょう炭化クロムオーバーレイ2 層システムとして: ある頑丈なスチールベース（強度、溶接性、構造サポートのため） をトッピングした硬化オーバーレイ炭化クロムが豊富（耐摩耗性のため）。
この 2 層のアイデアはどのような問題を解決しますか?
耐摩耗性の材料は脆いことが多いです。構造用鋼は柔らかすぎることがよくあります。 CCO はジョブを分割するように設計されています。
- ベースプレート:荷重、締結、成形、および一般的な構造的完全性を処理します。
- かぶせる：摩耗に強いので、ベースはより長く無傷のままです。
オーバーレイに表面のチェックや「ひび割れ模様」が見られることがあります。 多くの CCO 設計では、制御された亀裂は正常である可能性があります。重要なのは、オーバーレイが接着されたままであるかどうかです。 摩耗率も低いままです。
実際のプラントでは、通常、決定は次のようになります。摩耗が主な敵である場合、炭化クロムオーバーレイ多くの場合、耐用年数が延び、緊急修理の頻度が減ります。 ただし、すべての症状に対応できる魔法の毛布ではありません。具体的に説明しましょう。
クロムカーバイドオーバーレイはどこで勝りますか (そしてどこで負けますか)?
通常、炭化クロムオーバーレイが優れている場合
- 滑り摩耗：微粉、鉱石、クリンカー、焼結物、石炭、灰、砂など。
- 中程度の衝撃 + 摩耗の組み合わせ:影響は存在するが、それが主な要因ではない場合。
- 高速粒子流:エルボ、パイプセクション、および急速に侵食されるトランスファーポイント。
- 予測可能な間隔が必要な場合:計画的な閉鎖は、定期的に「経年変化」するライナーの恩恵を受けます。
注意すべきところは
- 重大な影響:大きな石が高さから落ちると、硬いオーバーレイに亀裂が入ったり、剥がれたりする可能性があります。
- 強い腐食：化学的攻撃は摩耗を支配し、最適な材料の選択を変える可能性があります。
- 極端な高温:継続的な熱は、レシピや作業内容によってはパフォーマンスに影響を与える可能性があります。
- 鋭い曲げの要件:重成形は制限される可能性があります。セグメント化されたライナーや組み立て部品が必要になる場合があります。
クイック選択テスト:あなたの摩耗を「サンドペーパーのような」（絶え間ない摩擦/浸食）と表現できるとしたら、炭化クロムオーバーレイ通常は評価する価値があります。それを「ハンマーの一撃」と表現するなら (大きな衝撃イベント)、ハイブリッド設計を検討してください: 耐衝撃性ベース + 対象となる摩耗ゾーン、または代替ライナー システム。
炭化クロムオーバーレイが機能するように指定するにはどうすればよいですか?
残念な CCO 購入のほとんどは、仕様があいまいであるという 1 つの理由で失敗します。 購入者は「ウェアプレート」を要求し、何か硬いものを手に入れ、問題が解決したと思い込んでしまいますが、実際はそうではありません。 以下は、RFQ や技術的な説明に使用できる実用的なチェックリストです。
RFQ には何を含めるべきですか?
- 摩耗メカニズム:滑り摩耗、浸食、摩耗+衝撃、または摩耗+腐食。
- 目標サービス間隔:「交換間隔は 12 ～ 18 か月必要です」。「長持ちさせる」のではありません。
- 部品の種類:平板ライナー、加工シュート、パイプ/エルボ、カスタムパーツ。
- オーバーレイの厚さとレイヤー:現在の摩耗率に基づいて必要な摩耗層の厚さを決定します。
- ベースプレートの要件:厚さ、溶接性の期待、および構造上の負荷。
- 製造ニーズ:切断方法、穴パターン、プラグ溶接、スタッド、またはボルトオン設計。
- 動作上の制約:温度範囲、湿気、化学物質への曝露、振動。
- 品質の証拠:硬度プロファイル、オーバーレイ化学ターゲット、結合完全性チェック。
人々が思っている以上に重要な詳細は何でしょうか?
- オーバーレイの均一性:オーバーレイの厚さが一貫していないため、早期に磨耗する「弱いレーン」が形成されます。
- 結合品質（希釈管理）：界面での混合が多すぎると、有効硬度ゾーンが減少する可能性があります。
- 亀裂パターンの管理:制御されたチェックは許容できる場合があります。制御されていない剥離はありません。
- カットエッジ処理:部品の切断方法と取り扱い方法は、取り付け時の亀裂や取り付けに影響します。
次のような経験豊富なメーカーから調達している場合山東 Qishuai 耐摩耗性機器有限公司、 通常は、推測するのではなく、アプリケーションベースの推奨事項 (プレート、パイプ、製造部品) をリクエストできます。 重要なのは、着用ストーリーを明確に提供することです。
AR プレート、セラミック、従来のハードフェーシングと比較するとどうですか?
公平な比較とは、「どれが最も難しいか」ではなく、「どれが稼働時間当たりのコストを最も低くするか」です。 許容可能なリスクを伴います。」この表を出発点として使用してください。
| オプション | 得意分野 | 注意事項 | 私がそれを選ぶとき |
|---|---|---|---|
| 炭化クロムオーバーレイ | 滑り摩耗、浸食、一貫した摩耗率 | 極端な衝撃には理想的ではありません。緊密な成形のための製造限界 | 予測可能な間隔が必要な移送シュート、ホッパー、ライナー、エルボ、摩耗ゾーン |
| 貫通硬化ARプレート | より優れた靱性を備えた一般的な摩耗 | 激しい摩耗ではより早く摩耗する可能性があります。罰金/侵食における CCO 寿命と一致しない可能性があります | 衝撃が大きい中程度の摩耗、酷使に耐える構造部品 |
| セラミックライニングシステム | 一部のスラリー/粒子流の場合における激しい摩耗 | 衝撃感度。設置品質がすべて | セラミックが実証され、衝撃が制御される耐摩耗性のエルボ/セクション |
| 店舗で適用されるハードフェーシング (オンサイトまたはワークショップ) | 対象を絞った修理、局所的な摩耗ゾーン | 品質は大きく異なる場合があります。ダウンタイムと労働力が長くなる可能性がある | パフォーマンスを調整するために迅速な修復戦略またはハイブリッド設計が必要な場合 |
調達のヒント:サプライヤーに「間隔あたりのコスト」の考え方に基づいて見積もりを依頼してください。 予想されるサービス月数、設置時間、および予備品の戦略。 ダウンタイムを考慮すると、最も安価なプレートが最も高価なライナーになることがよくあります。
初期不良を防ぐ設置習慣は何ですか?
素晴らしい炭化クロムオーバーレイ軟鋼のように取り付けた場合、早期に故障する可能性があります。 ROI を守るための実践的な習慣をご紹介します。
ライナーはどのように向きを変えて固定すればよいですか?
- 摩耗方向に合わせてオーバーレイを調整します。多くの研磨流れでは、方向が摩耗跡の発達に影響を与える可能性があります。
- 動きを許容するボルトオンまたはプラグ溶接パターンを使用します。熱サイクルと振動を緩和する必要があります。
- エッジをサポートしたままにする:エッジがサポートされていないと、振動や衝撃によって欠けが発生します。
どのような切断と溶接を行うとリスクが軽減されますか?
- カットを計画します。不必要な狭いコーナーを避けてください。応力集中を軽減するために、可能な限り半径を使用してください。
- 熱入力の制御:過熱により歪みが増幅され、オーバーレイ ゾーンに影響を与える可能性があります。
- 適切な消耗品を使用してください。ベースプレートの溶接は、「トラックにあるもの」ではなく、実績のある手順に従う必要があります。
- 賢くセグメント化する:大きなライナーが扱いにくい場合は、セグメント化されたパネルを使用すると、より早く取り付けられ、よりよくフィットすることができます。
「通常のクラッキング」と「問題のあるクラッキング」はどのようなものですか?
多くの CCO オーバーレイは、冷却と収縮により表面亀裂ネットワークを発達させます。管理された形式であれば、許容される可能性があります。 危険信号: 塊の分離、接着ラインでの層間剥離、またはベース プレートを通って広がる亀裂 通常の任務の下で。疑問がある場合は、推奨される設置ガイドラインと許容基準を尋ねてください。
予算とダウンタイム計画を保護する品質チェックは何ですか?
優れたサプライヤーは説明できるはずです プロセスを管理し、客観的なチェックを示します。何をリクエストするか（そしてそれが重要な理由）は次のとおりです。
| 品質チェック | なぜそれが重要なのか | 何を求めるべきか |
|---|---|---|
| オーバーレイの厚さの検証 | 薄い部分が早期に磨耗し、緊急修理が引き起こされる | 測定方法 + 許容範囲 + サンプリング計画 |
| 硬度プロファイル | 「表面が硬い」だけでなく、摩耗層が機能していることを確認します | 報告された値とテスト場所 (オーバーレイおよびインターフェース付近) |
| 接着の完全性 / 層間剥離のスクリーニング | 致命的な剥離やライナーの損失を防ぎます | 検査方法 (目視、該当する場合は UT) および合格基準 |
| プロセスのトレーサビリティ | バッチ間の一貫性はメンテナンス スケジュールに影響します | バッチID、生産記録、再現性アプローチ |
権限信号:「何をテストするか、どこでテストするか、 「そしてそれがどのような障害を防ぐか」ということは、通常、一般的な主張だけを売りにするものよりも安全です。
一般的に最もメリットが大きいのはどのアプリケーションですか?
炭化クロムオーバーレイバルクマテリアルハンドリングが朝食に鉄鋼を食べるところならどこでも現れます。 最良の候補者には、摩耗が一定で予測可能であるという共通の特徴があります。
高価値の一般的なアプリケーション
- 移送シュートとホッパー:摩耗を軽減し、流れを安定させるライナー。
- 搬送システム:積載ポイント、スカートエリア、排出移行部の摩耗ゾーン。
- 電力と灰の処理:輸送ラインやエルボの浸食や摩耗。
- セメントとクリンカーの取り扱い:鋼の表面をすぐに荒くしたり薄くしたりする研磨粒子。
- マイニング:鉱石の移送、選別供給エリア、高摩耗ビンとシュート。
サイトの「よくある疑わしいもの」（シャットダウンごとに交換するコンポーネント）がすでにわかっている場合は、 多くの場合、操縦することができます炭化クロムオーバーレイ最初に 1 つまたは 2 つの項目について、 摩耗率と取り付けプロセスが検証されたら拡張します。
実践的なパイロットのアイデア: 動作条件が安定し、検査に簡単にアクセスでき、摩耗履歴が明確な部品を選択します。 これにより、内部同意のためのクリーンな前後データが得られます。
よくある質問
炭化クロムオーバーレイはプレート専用ですか?

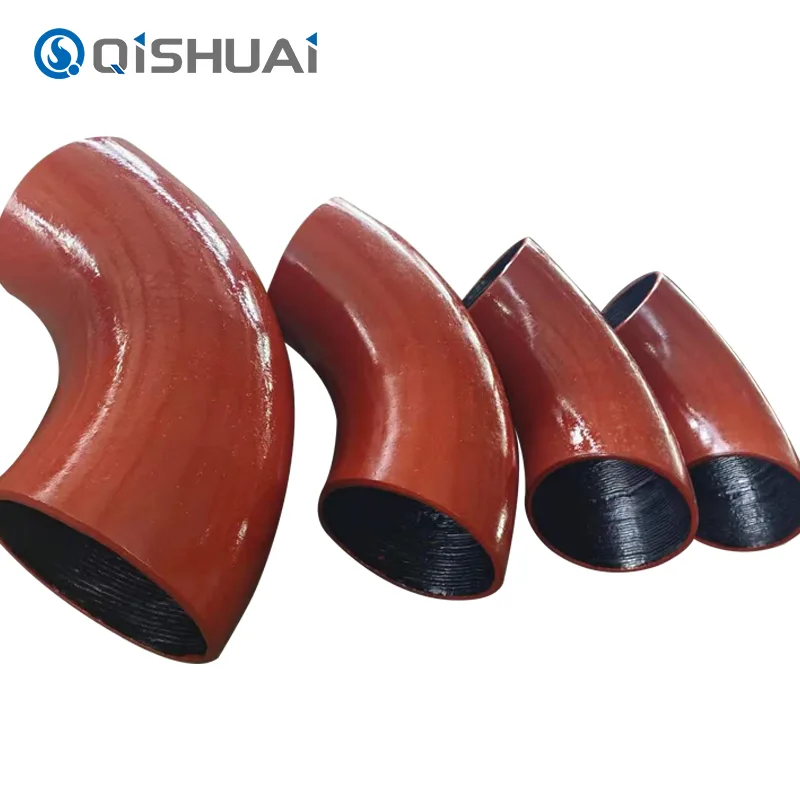

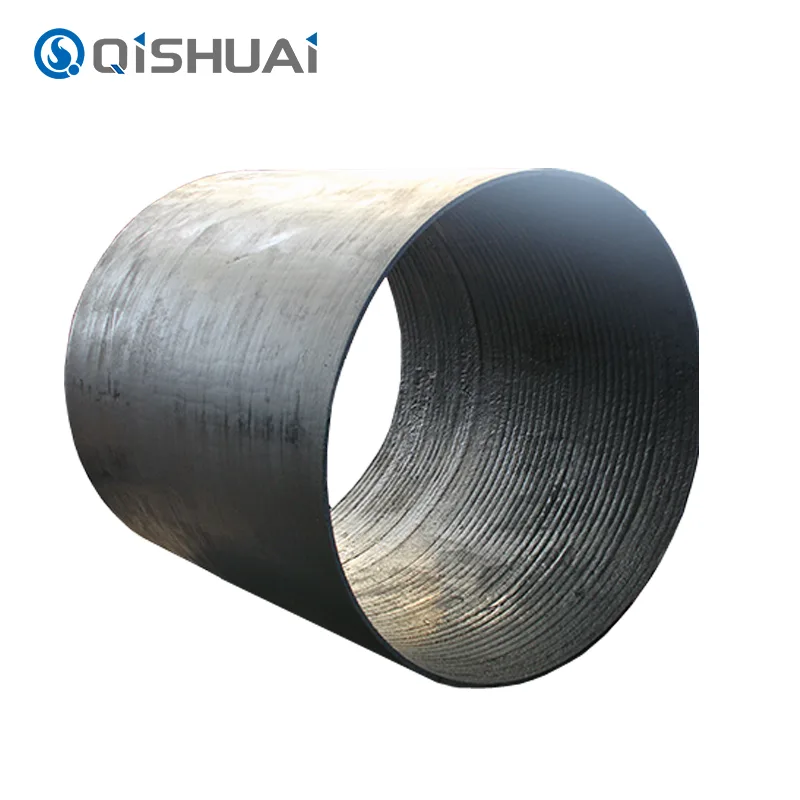

いいえ、多くの植物が使用しています炭化クロムオーバーレイライナー用のプレート形状とパイプ/エルボ形状 高速輸送ライン向け。決定は、摩耗が発生している場所とその資産をどのように維持するかによって異なります。
表面の亀裂はライナーに欠陥があることを意味しますか?
必ずしもそうとは限りません。オーバーレイによっては、冷却と収縮により亀裂ネットワークが発生するものもあります。重要なのは、オーバーレイかどうかです。 接着状態が維持され、摩耗率は低いままです。塊が剥がれ落ちたり、ボンドラインの剥離が見られたりした場合、それはエスカレートする価値のある問題です。
オーバーレイの厚さはどのように選択すればよいですか?
現在の摩耗率と希望するサービス間隔から始めます。軟鋼ライナーが紛失した場合2mm/月そしてあなたには12ヶ月間隔、目標摩耗層容量が一致する必要があります
その義務は安全マージンを持って実行されます。優れたサプライヤーは、着用履歴を実用的なオーバーレイ仕様に変換するお手伝いをします。
炭化クロムオーバーレイは AR プレートよりも優れていますか?
「より良い」かどうかは摩耗メカニズムによって決まります。 CCO は、激しい滑り摩耗や浸食において AR プレートよりも優れた性能を発揮することがよくあります。 AR プレートは、衝撃靱性が支配的な場合によりよく適合します。多くのサイトでは戦略的に両方を使用しています。
適切な推奨事項を得るには、サプライヤーにどのような情報を送信すればよいですか?
共有: 材料の種類 (鉱石/灰/クリンカーなど)、粒度分布、落下高さ (衝撃)、流速、 温度、湿気/腐食要因、部品の図面、交換間隔の履歴。 障害モードが明確であればあるほど、自信を持った推奨事項をより早く得ることができます。
結論
「より硬いプレートを購入した」からといって摩耗の問題が消えることは通常ありません。ライナーを合わせると消えます 実際の故障モードを明確に指定し、再現可能な方法でインストールします。 多くの研磨負荷システムでは、炭化クロムオーバーレイ緊急修理を減らすための現実的な方法です。 より予測可能なシャットダウン計画が可能になり、ライフサイクル コストが削減されます。
計画外の摩耗によるダウンタイムを削減する準備はできていますか?
どこで摩耗が発生しているのか、どのくらいの速さで現在の部品が消耗しているのかを教えていただければ、 適切な候補者を絞り込むお手伝いをいたします炭化クロムオーバーレイソリューション (プレート、パイプ、または加工部品) 調達と保守の両方をサポートできる仕様を構築します。 準備ができたら、お問い合わせそして、摩耗データを予測可能なメンテナンス間隔に変えてみましょう。
